产品概述

• 目前市场上主要有两种类型的解决方案：基于FSK载波通讯技术和脉冲电流方式。他们的识别效果都不是很好。
• 基于FSK载波通讯技术的台区识别仪的缺陷
• 基于FSK载波通讯原理的固有特性，这种台式识别仪有其缺陷，主要表现在如下两大方面。

• a.识别距离的不确定性问题
• 对于同一条线路的不同时段有时可以接收到载波信号，有时却无法收到，其主要原因在于低压电网的不同时段用户对电网产生的噪声的强度不同，不同时段用户载荷不同造成的线路阻抗不同，从而造成载波信号的严重衰减，无法稳定的远距离传输，使得基于载波通讯原理的台区识别仪无法可靠稳定识别。
• b.识别准确性问题
• 台区变压器存在共高压、共地、共电缆沟的特点，FSK高频载波信号容易产生信号串线、串开关、串台区。
• 脉冲电流方式台区识别仪的缺陷
• a.识别信号问题
• 由于瞬间电流的宽频特性，而难以识别信号的大小，不能解决信号在开关间串扰的问题。
• b.瞬间电流过大问题
• 该方式的台区识别仪使用时产生的电流高达一百多安，可能造成一些难以估计的问题。

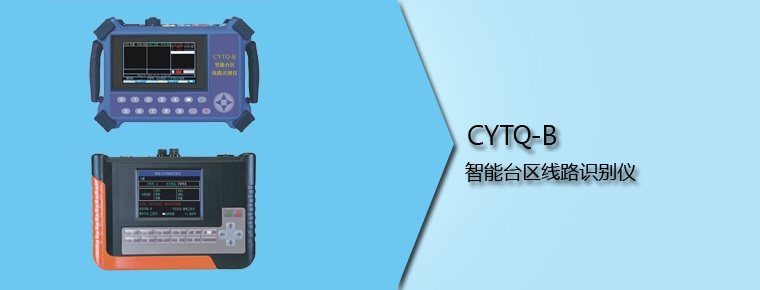

• 综上所述，目前市场上无论是基于FSK载波技术的台区识别仪产品，还是利用脉冲电流方式的台区识别仪产品都无法胜任复杂的现场情况。为此我们研发了新一代“智能台区线路识别仪”。

主要功能特点

• 该仪器是一种全数字化、多功能、智能化的识别仪，有主机和分机之分。
• a.过零点发送信号
• 分机在过零点发3.3毫秒的连续电流信号(固定频率)，避开强干扰时刻。利用过零点特性，可以区分相别。
• b.信号为连续电流信号
• 连续电流信号占用很窄的频带，采用窄带通讯的解调方法。频带外的信号，包括基频到100次谐波电流，都不会影响主机的解调。
• c.阻带特性好的窄带滤波器
• 主机有阻带特性非常好的带通滤波器，将频带外的信号滤除。即使是 1000A的50Hz基频电流信号，也不会影响接收性能。
• d.主机三信道三相同时解调
• e.主机工作模式分为分开关和分相别
• 分开关---一个钳子钳三相的火线。无论是那一相的信号，都可同时解调。
• 分相别---一个钳子钳一相的火线。主机只在此相电压的过零点才接收数据，可以精确的区分出相别。
• f.分机有四种工作模式
• 发送信道有3种可选或者是选这3种的自动交替轮换，即：
• 1号信道---频率最低的信道，为首选信道。
• 2号信道---在1号信道受干扰时使用。
• 3号信道---频率最高的信道，在谐波影响1、2号信道时使用
• 交替信道---以上三种方式的依次自动轮换，在一个台区只有一台分机时，可以使用。
• g.分机发射的电流信号小
• 分机只在过零点附近发射电流，信号大小为3A，不会对电网产生影响，也不会干扰电力设备和用户设备。
• h.精确的信号质量
• 电流传输在理想情况下不会衰减。但是由于线路上有分散并联的电容，电容可以提供电流信号，就如同无功补偿一样。电流传输也会有信号衰减。
• 精确的信号质量测量，不仅可以在信号衰减40倍时能正常识别，还可以区别信号在开关之间串扰的大小，以确定是信号首先来自哪一个开关。
• i.电流的传输在相间串线信号很微弱,不会影响识别。在台区间的串扰更 微弱，在实际的测试中，看不到台区间的串扰信号。
• j.一屏显示
• 所有内容一屏显示，现场操作直观简便，不用翻屏；
• k.记忆设置
• 设置好工作模式后，关机再开机直接进入此工作模式。
• l.操作简便，智能化判断
• 分机开机自动发射一次。分机只需设置分机号、信道。
• 主机只需设置电流钳、主机号、工作模式即可。
• 主机接收到信号后，根据信号质量，将最大信道质量的钳子所在的相别、主机号、信号质量通过载波，发回分机。
• 当在一个台区有多主机，且不止一个主机接收到信号时，分机可以接收到几个主机发回的数据。分机根据信号质量大小，显示最大信号质量的主机号、相别、信号质量。当最大的两个信号质量差别很小时，会显示两个主机号，提请关注并改变方法再测试一次。
• m.方便使用的柔性钳
• 柔性钳，可以直接钳住三相母排，也可钳住三相开关的出线。
• 在信号衰减很大时，可以多绕一匝，将信号质量提高一倍。
• n.可以识别台区、分支开关、开关箱、以及用户端的相别；彻底查清电 力线走向。
• o.载波数据回复
• 使用国网认证的成熟的通讯模块，并加大功率，以适应台区识别的需要。
• p.多种电源选择
• 可使用端子220V交流电源、外接交流电源、电池、充电器的方式给仪器供电。
• q.多种工作配置方式
• 在一个台区，可同时工作的主机最多8台，分机16台。可同时检查的开关为24个。
• 如果两个台区同时工作，第二个台区的主机最多7台。
