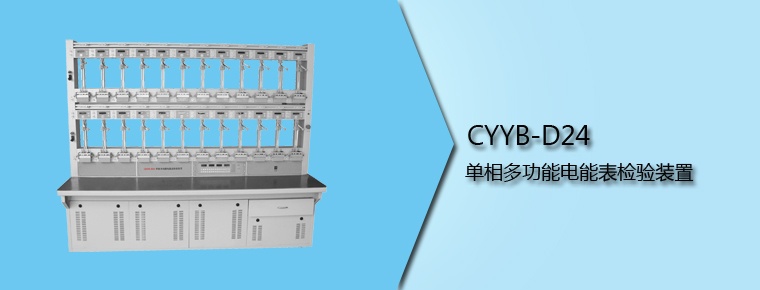

产品概述

台体基本功能

• 可同时检定相同规格、不同常数的各种三相电能表（电子式、感应式及四象限无功电能表）。
• 采用可三维调节光电采样器，可采样回转式电能表的转盘信号也可接收电子式电能表的LED频闪信号。
• 可选择台体小键盘操作或PC机操作。小键盘操作的每个键功能标识清晰，配合LCD液晶显示屏显示，中文提示，操作直观、方便。PC机控制软件层次分明，界面美观，使用灵活方便。配置WINDOWS98/2000/XP下的中文测试软件，能控制装置实现对各种电能表的自动测试。
• 具有条形码扫描录入表号功能。
• 按规程要求，对潜动、起动、基本误差、标准偏差等检定项目实行全自动检定。还可自由选点，确定检定方案，检定方案能按规程智能配置也能进行手工设置。
• 可进行电压、频率、逆相序、电压不平衡、谐波影响等影响量引起的改变量的测定。
• 测试结果能保存到数据库中，实现数据的统计，分类，查询，管理。并可和客户的管理系统联网，实现测试数据的上传。
• 电能常数校核，并可进行普通表和多功能表的走字。
• 支持报表自定义，支持数据自定义导出，允许字段自命名，并可连接报表设计器设计报表。
• 输出电压、电流过载具有自动保护、声光报警功能。
• 多功能检定
• GPS对时：可以通过485的广播命令授时，也可通过485的设置命令写时间。
• 日计时误差测试：可同时对多个表位的多功能电能表输出秒脉冲的准确度进行测量，并可选择地自动换算为日计时误差进行显示。
• 时段投切误差测试：对输出时段投切信号的多功能电能表可进行时段投切误差的测试，对没有输出投切信号的多功能电能表可根据通信给出定性的时段投切结果，也可通过通信接口对多功能电能表进行对时、授时操作。
• 485口通讯功能：通过485通讯接口，能够对有通信接口的多功能电能表进行内存电量检查、参数设置等操作。
• 需量示值误差测试：装置可采用标准电能表法或标准功率法对多功能电能表进行需量示值误差的测试。对具有输出需量周期信号的电能表采用标准电能法测试，无需量周期输出信号的电能表采用标准功率法测试，测试时平均功率计算方法可选滑差法或平均功率法。
• 需量周期误差测试：当采用标准功率表法测需量示值误差时，通过误差仪计数被检表两个（区间式）或多个（滑差式）周期信号间隔内标准晶振发出的脉冲数来计算；当采用标准电能表法测需量示值误差时，通过误差仪的内部定时器来计时。
• 电能计度器组合误差测试：通过RS485接口改变被检表内时钟，在较短的时间内完成各个费率段的走字，通过比较总计度及各费率计度的改变量进行组合误差计算。机械计度器允许手工输入起始、结束示值，并可比较机械计度器与内存的差别。

产品参数

一般使用条件
环境条件

• 使用环境温度： 23℃±1℃；使用环境湿度：40%～60%R.Ｈ.；

电源

• 单相： AC220V±33V；频率：50±2.5Hz

技术指标

• 装置准确度等级： 0.1级

输出电压：

• 量程： 220V（可选240V）；
• 调节范围： 0~120%
• 调节细度： 优于 0.01%
• 输出稳定度： ≤0.03%/3分钟
• 输出失真度： ≤0.5%
• 输出容量： 15VA/表位
• 负载特性： 阻性、感性和容性
• 容性负载： 小于4uF

输出电流：

• 量程： 0.1A、0.25A、1A、2.5A、5A、10A、25A、100A
• 调节范围： 0~120%，最大输出电流：120A
• 调节细度： 优于 0.01%
• 输出稳定度： ≤0.03%/3分钟
• 输出失真度： ≤0.5%
• 最大输出容量： 350VA
• 负载特性： 阻性、感性
• 启动电流输出： 5mA(最小)，准确度：≤5%

输出功率：

• 稳定度： ≤0.05%/3分钟，起动功率：准确度≤5%（电流5mA以上）；

输出相位：

• 调节范围： 0~359.99°，调节细度：0.01°

输出频率：

• 调节范围： 45~65Hz，调节细度：优于0.01 Hz

装置配置：
标准电能表配置：

• CY5101C-23： 单相宽量程标准电能表，准确度等级：0.1级
• 挂表数量： 6~60表位

多路电压互感器：

• 准确度等级： 0.01级
• 额定负载： 10 VA/路

输入输出接口：

• 每个表位提供光电采样器/脉冲信号兼容输入接口；
• 每个表位配置多路脉冲选择器，提供有无功、需量周期信号、时段投切信号、时钟信号输入端口；
• 每个表位提供可分别控制485通讯口；

监视仪表：
电压

• 准确度： 0.5%RG
• 显示位数： 31/2位（百分比显示，100%=220V）
• 分辨率： 0.1%

电流

• 准确度： 0.5%RG
• 显示位数： 31/2位（百分比显示，100%=5A）
• 分辨率： 0.1%
• 相位（V/A）
• 测量范围（θ）： 0-359.9°
• 准确度： 0.5°
• 显示位数： 31/2位
• 分辨率： 0.1°

频率

• 准确度： 0.05%（45-65Hz）
• 显示位数： 31/2位
• 分辨率： 0.01Hz

误差处理系统：

• 每个表位配置独立的误差处理器
• 可实现误差计算、显示，校验复位，表位485分、合控制，手动寻标记等功能
• 误差显示位数： 6位
• 脉冲错接线输入保护

光电采样器：

• 可三维调节
• 可采样全电子表的LED频闪信号
• 机械结构
• 台体采用一体式或分体式结构
• 挂表架采用铝合金材料制成
• 台面板采用防火防热材料，上敷绝缘垫

外形尺寸

一 体 式	表位	表架	尺寸：长*宽*高mm		分 体 式	表位	表架	尺寸：长*宽*高mm
	6	1	1600×750×1600			24	1	2200×700×1920
	12	1	1600×750×1900			32	2	1800×700×1920
	24	1	2350×750×1900			40	2	2000×700×1920
	32	2	1800×750×1900			48	2	2200×700×1920
	40	2	2000×750×1920			60	2	2000×700×1920
	48	2	2200×750×1920			柜体	600×800×1920

• 其它：
• 装置配置有方便检定用的电流接线柱
• 装置配置大电流短接线
• 装置每个表位配置一套485线等
• 装置配置有急停开关
• 操作方式：可采用台体键盘操作或PC机操作
