CYCT-9500B 无线高压变比测试仪

点击:

产品概述

CYCT-9500B无线高低压CT变比测试仪简称无线高压变比测试仪，同时具有：高低压钳形电流表、高空电流遥测仪、高空漏电流测试仪、高精度钳形漏电流表等产品的功能。

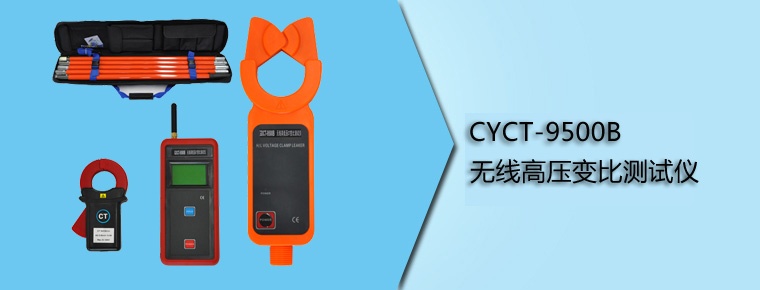

CYCT-9500B无线高低压CT变比测试仪突破传统结构，专为在线测量运行中60kV以下（如：10kV或35kV）的高压电流互感器、变压器的初级、次级电流大小、变比、相别、极性、漏电流而精心设计制造的，由专用高压检测仪、低压电流钳、主机、高压绝缘杆、监控软件、通讯线等组成，其无线传送测试数据能穿透隔墙障碍，直线传输距离30米。若不使用绝缘杆，还可以当作高精度低压钳形电流表、漏电流表使用。

电流钳选用特殊合金，采用最新CT技术及磁性屏蔽技术，几乎不受外界磁场的影响，确保了常年无间断监测的高精度、高稳定性、高可靠性。

主机LCD显示一目了然，同时具有超大存储空间，能存储3000组数据。

监控软件具有在线实时监控与历史查询功能，动态显示，具有最大、最小、平均值指示，具有报警值设定及报警指示功能，具有历史数据读取、查阅、保存、打印等功能。

产品特点

满足60kV以下（绝缘外皮）、35kV以下（裸导线）高低压线路电流测量
专用高压电流钳通过按压或退拔绝缘杆能方便钳夹或撤离被测导线，省时快捷
应用广泛（变电站﹑发电厂﹑电力稽查部门、工矿企业以及检测站﹑电工维修部门皆可使用）
体积小，重量轻。防潮﹑耐高温﹑抗冲击﹑抗弯﹑高绝缘、可伸缩

使用条件

环境温度：-10℃~50℃
环境湿度：≤85%
海拔高度：≤2000m
工作电源：AC220V±10%/li>
电源频率：50±1Hz

技术参数

功能	高低压电流互感器一二次回路的电流、变比、极性、相别、漏电流在线测试；变压器两侧电流大小、变比在线测试
电源	DC6V 碱性干电池(1.5V AAA×4)连续工作30小时
测试方式	钳形CT
传输方式	无线传输，直线传输距离30m
显示模式	LCD：128dots×64dots；背光功能，适合昏暗场所
LED尺寸	显示域：44mm×27mm
仪表尺寸	主机：宽高厚78mm×165mm×42mm 高压检测仪：宽高厚76mm×255mm×31mm 低压电流钳：宽高厚70mm×115mm×38mm
钳口尺寸	高压检测仪：φ48mm 低压电流钳：25mm×30mm
采样速率	2次/秒
测量范围	高压检测仪：0.0mA～1200A 低压电流钳：0.00mA～10A
分辨率	高压检测仪：0.01mA；低压电流钳：0.01mA
换挡	全自动换档
一次回路测试精度 (23℃±3℃，80%RH以下)	0.0mA～10.0A: ±1%±5dgt 10.0A～49.9A: ±2%±5dgt 50.0A～199.9A: ±3%±5dgt 200A～600A: ±4%±5dgt 601A～1200A: ±5%±5dgt
二次回路测试精度	0.00mA～10A: ±0.5%±5dgt (23℃±3℃，70%RH以下)
变比	3种变比显示:(一二次回路实测电流变比；以二次回路5A的折算变比；以变压器10kV/380V的10kV-YY的折算变比)，变比最大1：1千万(1.0K7)
数据存储	3000组，按HOLD键保持数据并自动编号存储（掉电或更换电池不会丢失数据）
线路电压	60kV以下具有绝缘外皮的线路测试或35kV以下裸导线电流测试(必须带5节绝缘杆操作)
数据保持	按HOLD键保持数据，HOLD符号显示，再按HOLD键取消保持
数据查阅	按HOLD键+POWER键可以进入数据查阅模式
溢出显示	超量程溢出功能：“OL A”符号显示
无信号指示	当主机没有收到发射信号时提示“无信号”
自动关机	开机约15分钟后，仪表将自动关机
电池电压	当电池电压低于4.8V时，电池电压低符号显示，提醒更换电池
仪表质量	主机：330g(含电池) 高压检测仪：335g(含电池) 低压电流钳：150g 总质量：5kg(含仪表箱和绝缘杆)
外界干扰	避免特强电磁场；避免433MHz、315MHz同频干扰
工作温湿度	-25℃～45℃； 80%Rh以下
存放温湿度	-10℃～60℃； 70%Rh以下
绝缘杆尺寸	φ32mm，1m/节,5节
低压电流钳引线长	2米
绝缘强度/p>	绝缘杆：AC 60kV/rms (5节绝缘杆全部连接，两端之间) 主机与检测仪：AC1000V/rms(外壳与螺钉之间)
结构	防滴漏Ⅱ型（高压检测仪）
