产品概述

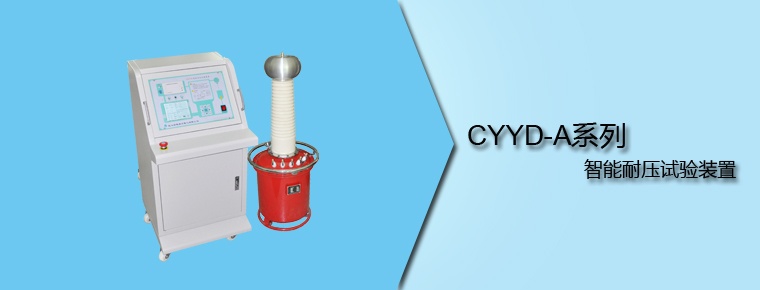

CYYD-A系列智能耐压试验装置是根据国家最新电力行业标准而设计的、性能先进的新型智能耐压试验设备，它是鉴定电力设备绝缘强度的最严格、最有效和最直接的方 法。它能检查出那些危险性较大的集中缺陷，对判断电力设备能否继续参加运行具有决定性作用，是保证设备绝缘水平、避免发生绝缘事故的重要手段。用于对各种电器产品、电气元件、绝缘材料等进 行规定电压下的绝缘强度试验，以考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力。广泛应用于电工制造部门、电力运行部门、科研单位和高等院校。

产品特点

• 可根据用户要求配置油浸式、干式或者SF6气体式等各种试验变压器。
• 320×240液晶显示器、高速热敏打印机。
• 可选择3路、4路、8路等多路测量，高精度传感器和高性能14位AD采集芯片。
• 人机对话全键盘操作方式，智能化工作全过程，任选自动方式和手动方式。
• 可选显示高压电压、电流，低压电压、电流，时间及耐压结果等数据，显示直观明了。
• 完善的过压、过流保护，任意设定输出电压、高压电流上限、低压电流上限和计时时间。
• 自动试验时可在任意点实现升压或降压的暂停，便于在试验中观察试品情况.
• 具有回零检测功能，回零确定后才可进行试验，安全可靠。
• 具有绝缘电阻测试功能，直接反映被试品绝缘强度。
• 逼近式调压算法，到达设定电压后自动耐压计时，计时结束后自动降压回零。
• 超过设定高压电流或低压电流时自动切断电压输出，降压回零，并发生声光报警。
• 试验过程中，都可以按取消按钮退出任何试验。试验出现异常，可以按紧急开关切断高压输出。
• 精良的软硬件抗干扰设计，多种抗干扰手段，适应恶劣电磁环境。
• 自动错误诊断，易于发现和解决问题。
• 支持阶段升压（3阶段），可任意设置每阶段电压值，便于发现试品问题。（选配）
• 支持升压速度智能控制，分0.5kV/S，1kV/S ，1.5kV/S，2kV/S，2.5kV/S，3kV/S，6档速度，方便用户自由选择。（选配）
• 支持交直流两用功能，任选AC/DC试验方式。
• 配备串级变压器和双高压变压器，实现不同电压等级的耐压试验。（选配）
• 可选配无线遥控控制功能、远程通信、门联锁警灯警铃、外接分压器校验接口等。（选配）
• 还可定做电压微调功能，用于互感器校验系统的升压升流精密调节。（选配）

 主要技术参数

• 输入电压：AC 220(380)V 可选
• 低压输出：AC 0-250（430）V
• 低压电流： 0-5/10/15/50A(可按客户要求定制)
• 输出容量： 0-3/5/10/15 kVA(可按客户要求定制)
• 高压电压： 0-50/100/150/200 kV(可按客户要求定制)
• 高压电流： 0-50/100/150/200/500/1000/2000mA(可按客户要求定制)
• 计时范围：0-9999S
• 环境温度：－20℃至50℃
• 电压精度 ≤1.5% ±1个字(F.S)
• 电流精度 ≤1.5% ±1个字(F.S)
常规参数见下表
控制箱（台） 参数：

型号规格	容量 （ kVA ）	输 入  电 源				输  出  电 压		重量 （ kg ）
		相数	（ V ）	（ A ）		（ V ）	（ A ）
CYYD - A -2/200	2	LN	220	9 .1	0-250		8	14
CYYD - A -3/200	3	LN	220	1 3.6	0-250		12	16
CYYD - A -5/200	5	LN	220	2 2.7	0-250		2 0	18
CYYD - A -10/200	10	LN	220	45.5	0-250		4 0	80
CYYD - A -15/400	15	ABCN	380	39. 5	0-430		3 4.9	90
CYYD - A -20/400	20	ABCN	380	52.6	0-430		46.5	100
CYYD - A -30/400	30	ABCN	380	7 8.9	0-430		69.8	140
CYYD - A -50/400	50	ABCN	380	1 31.5	0-430		116.63	160
CYYD - A -100/400	100	ABCN	380	2 63	0-430		2 32.5	200
说明： 1 、 如有特殊参数要求，可按用户的技术参数进行设计制作。       2 、 输出容量为 5kVA 以下（含 5kVA ）时控制部分为箱式，其它都为台式。

可选配件（根据配置不同选配）

• 交直流分压器:50、100、150、200kV
• 保护球隙:Q—50、100、150、200、250、500
• 直流微安表:1999uA
• 放电棒:70、140、210kV
• 保护水阻
• 高压滤波电容:0.01μF~0.1μF，40~300kV
• 电力专用测试线包
• 折叠式小推车: 150、300型
• 绝缘支架: 50、100、200、300kV
• 标准试油杯: 400ml
• 高压验电器: 10、35kV
