产品概述

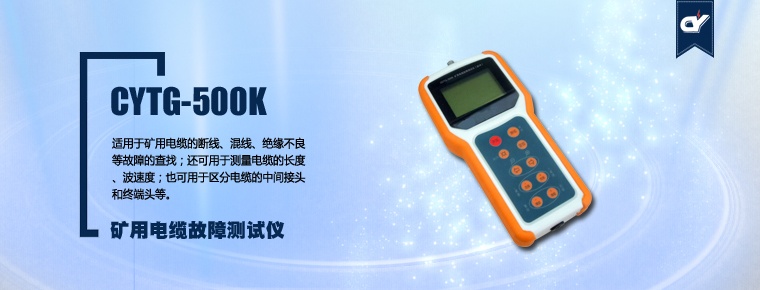

CYTG-500K矿用电缆故障测试仪，适用于矿用电缆的断线、混线、绝缘不良等故障的查找；还可用于测量电缆的长度、波速度；也可用于区分电缆的中间接头和终端头等。

产品特点

• 时域反射法（TDR），可测断线、混线、绝缘不良等各种类型的故障。
• 人机界面友好，操作方便、直观。
• 能进行自动测试。
• 数字信号处理，根据电缆衰减特性对增益进行数字补偿，不同距离上的故障反射幅值基本相同，有利于正确分析判断，且能延长有效测试距离。
• 内置高性能可充电电池。
• 电源管理功能：电池欠压自动关机，无操作自动关机。
• 手持式、体积小、重量轻、便于携带。

产品参数

• 测试范围：0-30km
• 分辨率：0-1km最大1m，2km最大2m，4-30km最大8m。
• 脉冲极性：2km以下单极性，2km以上双极性。
• 脉冲幅度：单极性30V,双极性±30V。
• 脉冲宽度：80ns-10μs，自动调节。
• 测试盲区：1m。
• 波速度调节范围：100-300m/μs。
• 增益调节范围：0-80db。
• 供电电压：内置可充电电池，标称7.2V。
• 体积：195mm×115mm×45mm
• 质量：0.6kg
• 充电器输入电压：AC220V±10%，50Hz。
• 充电器输出电压：DC8.4V
• 充电电流：500mA

注：根据矿用电缆的高阻故障可选配CY-2131L一体化直流高压发生器

特别关注：以上设备，在煤矿高瓦斯易燃易爆的工作环境，请把电缆拉出矿井外测试！在低瓦斯环境下，请在确认安全下慎用！安全测试，关爱生命！
