产品概述

• 变压器设计制造完成后，其内部结构和各项参数（Ci，Li, Ri）都固定了，因此每个线圈的频域响应也随之确定，正常绕组的变压器，其三相频域响应曲线应该相差不大；
• 当变压器在试验过程中出现匝间、相间短路，在运行中出现短路或其他故障因电磁拉力造成线圈移位，在运输过程中发送碰撞造成线圈相对移位，这些因素都会使变压器分布参数发生变化，其频域响应也发生变化，根据频域响应曲线即可判断变压器的变形程度；

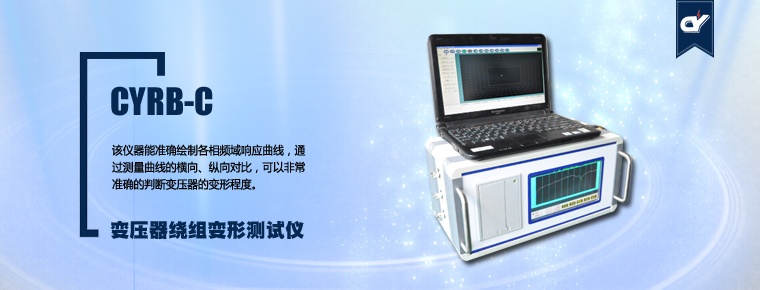

• 基于以上思想和先进的测量技术，本公司设计了变压器绕组变形测试仪，该仪器能准确绘制各相频域响应曲线，通过测量曲线的横向、纵向对比，可以非常准确的判断变压器的变形程度。
• 本仪器符合DL/T911 2004《电力变压器绕组变形的频率响应分析法》标准。

主要功能特点

• 采用先进的DDS扫频技术；
• 采用高速，高集成化微处理器设计；
• 双通道16位AD采样；
• 自带高亮度7寸彩色触摸屏，亮度可调；
• 自带热敏打印机，可随时打印数据，打印浓度可调；
• 最大可以保存120组测量数据，可随时查阅数据或上传至PC机；
• 有强大的上位机软件，支持上传数据、联机测试、分析、打印和生成word文档；
• 采用USB2.0接口；
• 主机尺寸：31cmX15cmX15cm；
• 主机重量： 4.0KG。
• 工作电源：AC220V±10%，(50±1)HZ ;
• 工作环境：-10℃～50℃ 湿度<90％ 无结露。

主要技术参数

• 设置两种不同的扫描方式：线性扫描，分段扫描；

• 0.5KHZ-1MHZ 分辨率0.5KHZ 2000扫描点

• 50HZ-100HZ 分辨率 2HZ 25 点
• 100HZ-1KHZ 分辨率 20HZ 45 点
• 1KHZ -10KHZ 分辨率 50HZ 180点
• 10KHZ-100KHZ 分辨率 0.2KHZ 450点
• 100KHZ – 500KHZ 分辨率 0.5KHZ 800点
• 500KHZ – 1000KHZ 分辨率 1KHZ 500点
• 幅值测量范围：(-100dB） - （+20dB）
• 幅值测量精度：0.1dB；
• 扫描频率精度：小于0.01%；
• 信号输入阻抗：大于1M Ω；
• 信号输出阻抗：50 Ω；
• 同相测试重复率：99.5%；
