产品概述

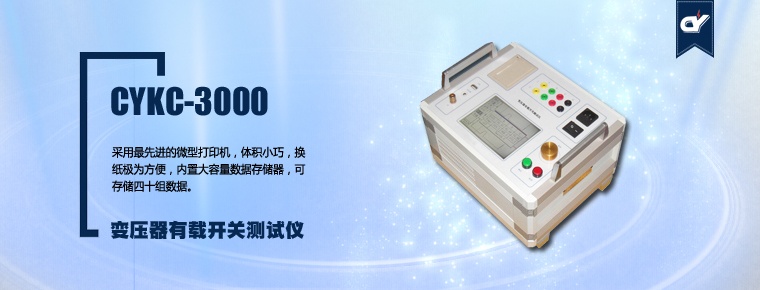

CYKC-3000 变压器有载开关测试仪是由我公司多年从事有载分接开关测试研究的专业工程师最新设计的第四代产品。它不仅秉承了前几代设计中的突出优点，而且新增了经过近几年实际验证的多种新功能，该产品已成为目前国内性能最稳定、功能最强大的品牌之一。

产品特点

• 虽然采用测试时变压器低压侧绕组短路接地处理，变压器绕组自身电感对测量绕组自身电阻和分接开关过渡电阻仍有很大影响，内部测量电源采用高稳定负反馈恒流技术，电流稳定度<0.1%，可有效克服变压器绕组电感对恒流稳定的影响，此技术对大容量变压器效果尤为明显。

• 计算过渡电阻、过渡时间、相间差最准确的方法是在过渡波形中找到起始点和终止点并定义光标，普通测试仪器或通过手工分相去定义，操作费时烦琐；或直接取平均值，数据偏差较大，甚至导致误判。变压器有载开关测试仪采用最先进逐相扫描算法，可通过软件计算自动定义分接开关切换的起始、终止点，一次按键就可计算出所有数值。对异常不规则的切换波形，也可配合简单按键操作手动快速修正各光标值，操作极为方便。

• 目前大型变压器中，自耦变压器的比重逐步加大，自耦变压器在带有高压有载调压分节头的情况下运行绕组间的磁平衡较困难，一般只能采用单相（分相）有载调压分接开关，这类变压器的测试波形一般同期性都较差，要测试三相完整的过渡波形许多都超过200ms，国内大部分仪器测试时间都设计在200ms内，不能满足此要求，而本产品的测试时间大于500ms，完全满足各种变压器的时间测试要求。
• 可真实测量Y型无中性点引出变压器
• 对目前在运行的部分小容量Y型连接但中性点不引出的变压器，普通的测试方法只能是两相串联测试，测试回路中经过两个分接开关，对于同期性较差的两个绕组，波形严重失真，同时也很难发现分接开关最忌讳的断点问题，本仪器采用内置负电源处理技术，能使三相中的某一相在切换过程中的采样电压变化为零，从而达到中性点引出的效果，达到真实测量Y型无中性点引出变压器过渡波形的要求。

• 变压器有载开关测试仪通常会通过滤波来平滑显示效果,虽然可以美观测试结果,但也容易消除掉切换过程中的微小(>2ms对开关是有害的)断点，达不到测试的目的，本产品采用多级滤波设置，最低级设计采用无滤波处理，可真实显示测量结果，与示波器观测同效果，可最直观的观测分接开关的过渡过程，对于分析有问题的开关此功能尤为重要。

• 现场证明，变压器绕组电感较大时会引起切换波形的震荡，加大电流测试则可以减少震荡，仪器可以通过设置对切换效果不理想的波形进行加大电流复检，无需多余换线操作。

• 采用最先进的微型打印机，体积小巧，换纸极为方便，内置大容量数据存储器，可存储四十组数据。

产品参数
