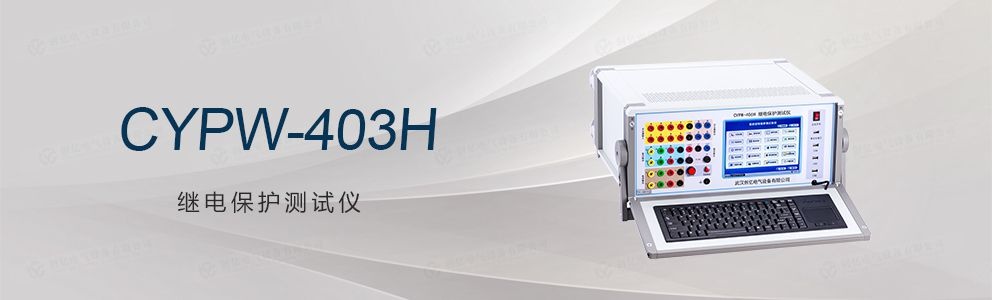

• 满足现场所有试验要求。本仪器具有标准的四相电压，三相电流输出，电压125V/相，电流40A/相。三相并联可达120A。既可对传统的各种继电器及保护装置进行试验，也可对现代各种微机保护进行各种试验，特别是对变压器差功保护和备自投装置，试验更加方便。
• 各种技术指标达到电力部颁发的DL/T624-1997《继电保护微机型试验装置技术条件》的标准。
• 经典的WindowsXP操作界面，人机界面友好，操作简便快捷；高性能的嵌入式工业控制计算机和8.4寸分辨率为800×600的TFT真彩显示屏，可以提供丰富直观的信息，包括设备当前的工作状态及各种帮助信息等。
• 本机WindowsXP系统自带恢复功能，避免因非法关机或误操作等引起的系统崩溃。
• 配备有超薄型工业键盘和光电鼠标，可以象操作普通PC机一样通过键盘或鼠标完成各种操作。
• 主控板采用DSP+FPGA结构，16位DAC输出，对基波可产生每周2000点的高密度正弦波，大大改善了波形的质量，提高了测试仪的精度。
• 功放采用线性功放，既保证了小电流的精度，又保证了大电流的稳定。
• 采用USB接口直接和PC机通讯，无须任何转接线，方便使用。
• 配有独立专用直流辅助电压源输出，输出电压分别为110V（1A），220V（0.6A）。以提供给需要直流工作电源的继电器或保护装置使用。
• 具有软件自较准功能，避免了要打开机箱通过调整电位器来校准精度，从而大大提高了精度的稳定性。

（一）交流电流源：

1.相电流输出（有效值）：0-40A/相，精度0.5%

2.三相并联输出(有效值)：0-120A/三相同相位并联输出

3.相电流长时间允许工作值(有效值)：10A

4.每相输出功率：420VA

5.三相并联电流输出功率：900VA

6.三并电流输出允许工作时间：10s

7.频率范围：0-1000Hz，精度：0.001Hz

8.谐波次数：2-20次，相位：0-360°，精度：0.1°

（二）直流电流源：电流输出：0-±30A/相，精度：0.5%

（三）交流电压源：

1.相电压输出（有效值）：0-125V/相；精度：0.5%

2.线电压输出（有效值）：0-250V

3.相电压/线电压输出功率：75VA/100VA

4.频率范围：0-1000Hz；精度：0.001Hz

5.谐波次数：2-20次，相位：0-360°，精度：0.1°

（四）直流电压源：

1.相电压输出幅值：0-±150V，精度：0.5%

2.线电压输出幅值：0-±300V

3.相电压/线电压输出功率：90VA/180VA

（五）开关量端子:

1.开关量输入端子：8对

2.空接点：1-20mA，24V装置内部有源输出

3.电位翻转：0-6VDC为低电平；15-250VDC为高电平

4.开关量输出端子：4对，空接点，遮断容量：110V/2A，220V/1A。

（六）时间测量范围：范围：1ms-9999s，测量精度：1ms

（七）体积重量：体积：455(mm)×530(mm)×220(mm)；约30Kg

（八）电源：AC220V±10%；50Hz；15A
