    超声波巡检仪(综合巡检仪)

    点击:

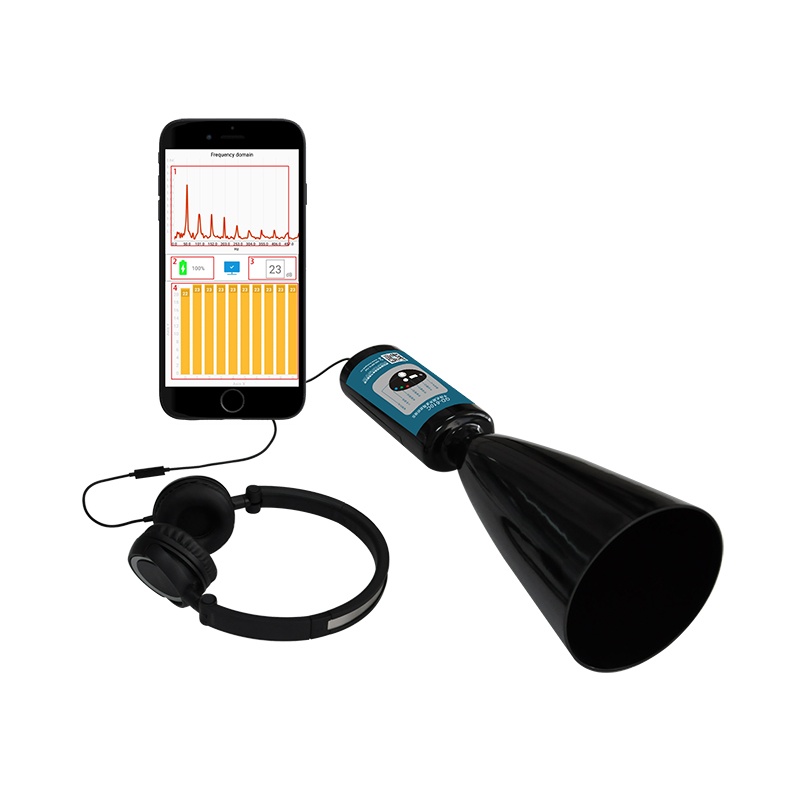

    超声波巡检仪(综合巡检仪)

    产品简介

            ※对运行中的高压开关柜扫描,发现并定位局部放电、螺丝松动等故障;※对变压站开放(露天)设备带电扫描,发现并定位各种放电(电晕、电弧、闪络、爬电、断线、拉弧等);※对运行变压器、GIS等高压一次设备不接触扫描,发现并定位外部放电;

    详细介绍


    ◆超声波巡检仪(综合巡检仪)用途
        运行中的电力设备局部放电的监测是状态检修的重要组成部分。电力设备局部放电发生时,产生声、光、电、热、磁等物理现象。其中声为超声波,超声波是20KHz以上的声波,人耳听不到,它以声源为中心,以球面波的形式向周围传播。超声波为机械波,不受电磁环境的影响。用接收超声波信号来判断局放存在及定位的方法,比红外摄像仪、紫外摄像仪更易优先发现局放故障,因为局放发生时往往先有振动产生超声后才有热光磁等物理信号。
        我公司集中科研力量,在广采众长,降低用户购买成本的原则指导下,研发出了MOEN-5003C超声波巡线仪装置,,适合在我国电力、铁路、石化行业推广,是状态检修的好帮手。

    ◆超声波巡检仪(综合巡检仪)功能
        (1)温湿度显示、GPS定位功能;
        (2)车载巡线功能,巡线速度为30迈左右;
        (3)对运行变压器、GIS等高压一次设备不接触扫描,发现并定位外部放电;
        (4)对变压站开放(露天)设备带电扫描,发现并定位各种放电(电晕、电弧、闪络、爬电、断线、拉弧等);
        (5)对运行中的高压开关柜扫描,发现并定位局部放电、螺丝松动等故障;
        (6)发现并定位铁塔上的绝缘子放电,露天电缆头的爬电,地下电缆的局部放电;
        (7)在电力系统的交接及预防性试验中,主变及GIS的局放试验中,用该装置配合局放仪使用,如有局部放电,可区分是内部放电还是外部放电,如是外部放电,可定位具体的放电点;
        (8)大型油渍式变压器及GIS等生产厂家的出厂试验中,该装置在局放试验中配合局放仪使用,如有放电,在局放仪的屏幕上不能看出是内部放电还是外部放电,用手持式巡线仪进行扫描。可更快发现并定位外部放电,如无外部放电则判断为内部放电。对干式变压器的出厂局放试验,用该装置配合局放试验仪使用,能更快区分是内部放电还是外部放电。另外对带电运行的干式变压器进行扫描,无论是内部放电还是外部放电,都能准而快地发现并定位;
        (9)大型机械设备轴承,因润滑不良产生的机械故障,用该装置可检测并定位;
        (10)高压密封气体液体的泄漏检测。

    ◆超声波巡检仪(综合巡检仪)特点
        (1)喇叭型聚能器,枪型外型,手持式、非接触、可视化、可听并存储显示波形、放电波形可传输到后台,带电不接触检测;
        (2)具有车载巡线功能;
        (3)温湿度显示,GPS定位功能;
        (4)信号接收范围:更远可达50m;
        (5)信号放大倍数大、灵敏度高;
        (6)强度适中的绿色激光描准,阳光下人眼易跟踪;
        (7)显示器可时时显示波形,并可存储有价值的波形;
        (8)功能强大,使用范围广,适用于电力系统,铁路及石化冶金等行业的电力监测、机械故障监测、高压密封气体液体等泄露监测;
        (9)除对铁路系统的变电站的放电进行巡检定位外,特别适合铁路电力系统的接触网的各种绝缘及连接故障,查找及定位。详见后面说明;

        (10)安全,状态检修的好帮手。
